Pasívny dom: Nová Dedinka

Certifikát PHI:
Nie
Úžitková plocha:
160.1m²
Počet bytových jednotiek:
1
Rok výstavby:
2017
Okres:
Bratislavský kraj, Senec
Mesto:
Nová Dedinka
Typ domu:
Rozostavaná stavba
Konštrukcia:
Masívna konštrukcia
Rozsah:
Novostavba

Krátky popis:

Zadaním bolo vytvoriť hmotovo jednoduchý, dvojpodlažný, nepodpivničený rodinný dom v energeticky pasívnom štandarde s pričlenenou garážou. Je určený na rodinné bývanie pre 4-6 člennú rodinu so 4-ma spálňami, obývacou izbou prepojenou s jedálňou a kuchyňou, domácou pracovňou, a s adekvátnym počtom kúpeľní. Vzhľadom na veľkorysú rozlohu pozemku bolo požiadavkou investorov navrhnúť jednoduchú dispozíciu a objekt otvorený do záhrady. Najvýraznejšími požiadavkami boli výhľad do záhrady, aplikácia extenzívnej zelenej strechy, kryté parkovanie a chránený vstup. Vzhľadom na výhodnú orientáciu pozemku a efektivitu výstavby bol použitý konštrukčný systém z vápennopieskových tehál a pre zakladanie bola zvolená plávajúca železobetónová doska na vrstve penového skla. Vizuálne jednoduchá kombinácia stavieb oddeľuje záhradu od ulice a ponúka tak priestor na celoročné využívanie a súkromie.


Projekt:

Údaje PHPP
Merná potreba tepla na vykurovanie:
9kWh/(m²a)
Vzduchová priepustnosť:
n50 = zatiaľ nerealizovaný/h
Tepelná strata na m2:
13W/(m²)
Merná potreba primárnej energie na m2:
74kWh/(m²a)
OPV, vykurovanie a pomocná elektrina:
33kWh/(m²a)

Energetický certifikát
Celková potreba energie:
null
Potreba primárnej energie:
null

Obálka
Stena k exteriéru:
  • Interiérový omietkový systém – tenkovrstvový = 10 mm, (v kúpeľni keramický obklad)
  • Vápennopiesková tehla – Kalksandstein = 175 mm
  • Šedý fasádny polystyrén – napr. EPS Greywall = 350 mm
  • Exteriérový tenkovrstvý omietkový systém = 7 mm
    farebnosť – Biela STO (frakcia 1,5)
Podlaha v styku s terénom:
  • Veľkoplošné drevené parkety = 7-15 mm
  • Kročajová izolácia Steico Underfloor = 4 mm
  • Vyrovnanie podlahy (podkladový poter) = 10 mm
  • Drátkobetónová základová doska = 220 mm
  • PE fólia
  • Drť z penového skla zhutnená v pomere 1,3:1 = 500 mm
  • Geotextília Prompt texizol 200 gr./m2 = 2 mm
Konštrukcia strechy:
  • Substrát pre extenzívne strechy = 60 mm
  • Geotextília Bauder SDF = 20 mm
  • EPDM fólia = 2 mm
  • Spádová vrstva – EPS 150S = 20-160 mm
  • Tepelná izolácia – EPS 150S = 400 mm
  • Poistná hydroizolácia = 1 mm
  • Železobetónová filigránová stropná doska = 200 mm
  • Interiérový omietkový systém – tenkovrstvový = 10 mm
Okná:

smartwin compact

Sklá:

therm = 0,64W/(m2K)

Vstupné dvere:

smartwin entrance


Technika
Vetranie:

Paul Novus F 300-R

Vykurovanie:

tepelné čerpadlo SmartHub S06 + Temperované betónové stropy.

v kúpeľniach Koralux Rondo Classic

Chladenie:

tepelné čerpadlo SmartHub S06 + Temperované betónové stropy na oboch podlažiach.



Zdravotechnika:

Príprava ohriatej pitnej vody (OPV) bude prebiehať v stacionárnom, vertikálnom, nepriamo ohrievanom zásobníku s objemom 300 litrov pomocou tepelného čerpadla cez veľkoplošný duplexný výmenník. Dodávka spolu s tep. čerpadlom.


Návrh a stavba
Architekt/i:
Mgr. art. Bjørn Kierulf, Ing. arch. Daniel Marinica
Výrobca/dodávateľ okien:
Výrobca/dodávateľ vetrania:
Výrobca/dodávateľ vykurovania:
Návrh vzduchotechniky:
Návrh kúrenia:
Návrh zdravotechniky:

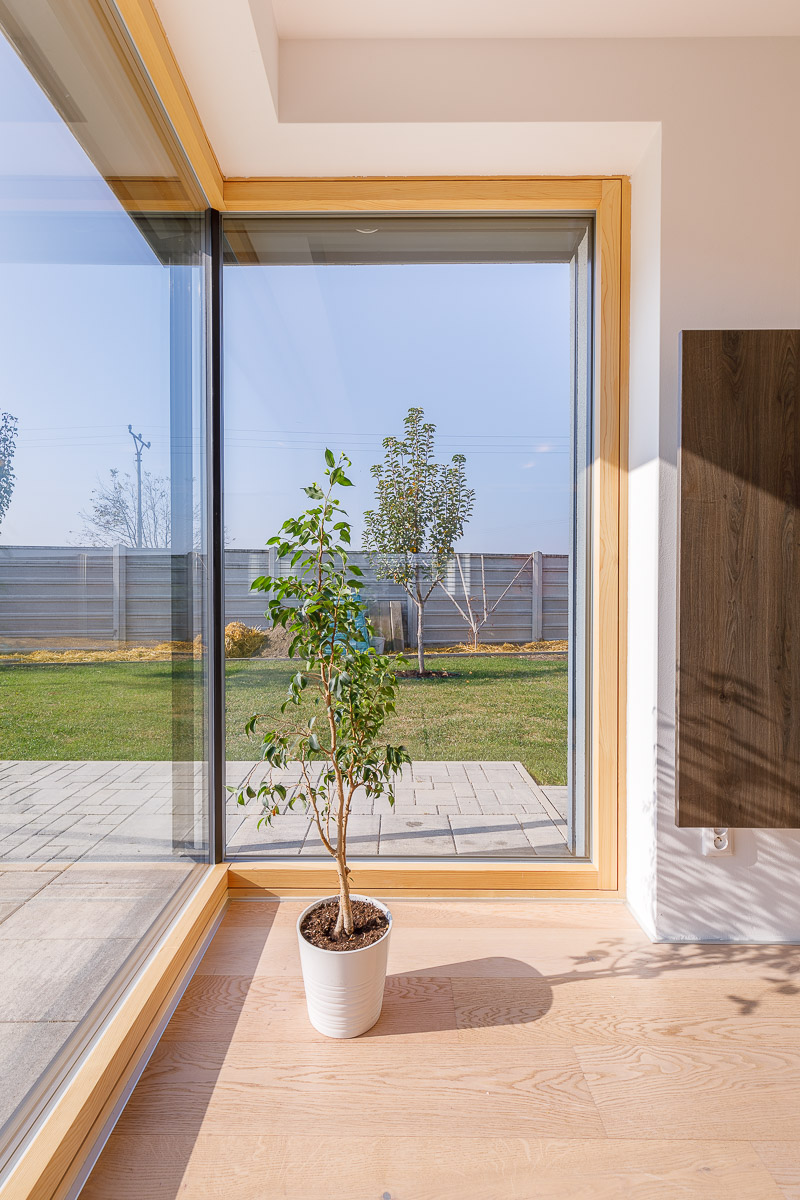

Fotogaléria
